Чим відрізняється гідроакумулятор для насосної станції від розширювального бака

Гідроакумулятор - популярний пристрій, який ще називають мембранним баком. Багато хто навіть не в курсі, що баки в системах водопостачання бувають різні. Навіть в магазинах подібної техніки некомпетентні консультанти не зможуть дати чіткої відповіді про відмінності техніки. Хтось каже, що розширювальні баки червоні, так як забезпечують опалення, а гідроаккумуляторні - сині, т. к. постачають воду. Спробуємо зрозуміти, чи справді так.

У чому ж особливості розширювального бака?

Відмінності розширювального бака і насосного гідроакумулятора

Гідроакумулятор - популярний пристрій, який ще називають мембранним баком. Багато хто навіть не в курсі, що баки в системах водопостачання бувають різні. Навіть в магазинах подібної техніки некомпетентні консультанти не зможуть дати чіткої відповіді про відмінності техніки. Хтось каже, що розширювальні баки червоні, так як забезпечують опалення, а гідроаккумуляторні - сині, т. к. постачають воду. Спробуємо зрозуміти, чи справді так.

У чому ж особливості розширювального бака? Ця техніка забезпечує оптимальність роботи опалювальної системи замкнутого типу. Моделі бувають горизонтальними і вертикальними. Популярні марки: Спрут, Zilmet, Elbi. Бак згладжує і компенсує розширення носія тепла. Рідина, яка є теплоносієм, не тільки нагрівається від котла, але й розширюється. Обсяг збільшується пропорційно до підвищення температури, приблизно на 10 градусів доводиться плюс 0,3% рідини. При нагріванні на 70 градусів, води стане більше на 3%. Стиснути рідина неможливо, тому без наявності додаткових резервуарів для зливу надлишків, у системі почнуть з'являтися розриви. Розширювальний бак убезпечить її від розривів.

Основні функції механізму

Основне завдання гідроакумулятора – підтримання оптимального тиску подачі води і накопичення запасу. Насос з гідроакумулятором працює не постійно, а тільки підкачує рідина, коли гідробак спустошується. Тому заощаджується електроенергія і продовжується працездатність всієї станції. Обсяг гідробака можна підібрати самостійно, в залежності від запасу води, який вам необхідний. Баки бувають на 80 літрів, 100, 150, 200 і 300.

Варто відзначити, що гідробак забезпечує безпеку системи водопостачання від гідравлічних ударів. Гідроудари бувають при різкому включенні і відключенні станції, вони призводять до розривів трубопроводу. З цієї причини багато насосні станції виходять з ладу раніше встановленого строку.

Зовнішній вид розширювального бака схожий на гідроакумулятор. Але нутрощі у них різні, як і вимоги і область застосування. Основна різниця двох агрегатів – матеріал мембрани і розташування повітряного і водного бака.

Снаружи гидроаккумулятор выполнен из металла. У него внутри имеется грушевидная мембрана, вода находиться именно в ней. На эту «грушу» оказывается воздушное давление. Воздушная полость находиться вокруг грушевидной мембраны.

Строение расширительного бака иное. Резиновая мембрана отделяет полость теплоносителя и полость с воздухом. Данный механизм подойдет только для отопительной системы. Для системы водоснабжения он не подойдет, так как вода будет проходить через полость из стали, которая может начать ржаветь. В конечном итоге вода станет ржавой, и не пригодной дли питья.

Мембраны расширительного бака и гидроаккумулятора изготовлены из разных материалов, потому что к ним не одинаковые требования. Например, в расширительном баке мембрана должна быть термостойкой и выдерживать температуры до 90 градусов. Что не скажешь, про мембраны гидробака. Там температурные границы не особо важны. Главное требование к ним – цикличность сужений и расширений, взаимодействие с жидкостью. Поэтому мембрана должна быть изготовлена из пищевой резины и быть очень эластичной.

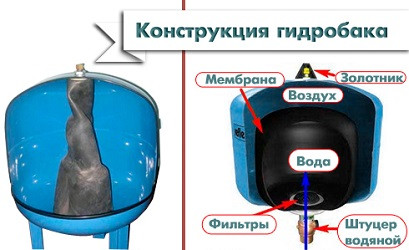

Элементы гидроаккумулятора:

1. корпус из металла;
2. внутрішня грушовидна мембрана, матеріал виготовлення – харчова гума;
3. мембранне кріплення за допомогою фланців;
4. болти;
5. патрубок і тяга;
6. кріплення (гайка);
7. ніпель;
8. пластикова кришка.

Запобіжний клапан і повітровідвідник встановлюють на патрубок. Вода перебувати в мембрані, в решті порожнини (між мембраною і корпусом) – повітря. Насос качає воду в гідробак акумулятора, де вона надходить в мембрану. Грушовидна мембрана збільшується, а повітряна маса стискається. Вода наповнюється до того моменту, покудова показники тиску води і повітря не стануть однаковими. Реле тиск автоматично вимкне насос, якщо в системі немає води. Коли ви включаєте кран, воду в нього не качає насос. Вона надходить з гідробака, і коли запас кінчається, насос починає підкачувати рідина.
